CNCコイリングスプリングマシン輸出業者

1組または数組のローラーを使用して、鋼線を前方に押すために鋼線を押し、回転させ、上部および下部のリング径ロッドの制限および指導作用に依存して鋼線を形成します。鋼線は、上下のコイル径ロッドのそれぞれのシュート内を連続的に前進し、上下のコイル径ロッドの位置を制御することでスプリングコイル径のサイズを制御することができます。ピッチロッドは紙面に対して垂直な動きであり、その機能はコイル状の鋼線をスレッドリフト角度に形成することです。ピッチロッドの位置を制御・調整することで、スプリングピッチの大きさを制御することができます。巻線が完了したら、カッターでワイヤーを切断します。

スプリングには、圧縮スプリング、テンションスプリング、トーションスプリングなど、多くの種類があります。ここでは、最も広く使用されているスプリングコイリングマシンの動作原理のみを紹介します。
一対または数組のローラーを使用して、鋼線を押したり回転させたり、鋼線を押して右に移動したり、上下のリング径ロッドの制限とガイド動作に依存して鋼線を形成します。上下のコイル径ロッドはそれぞれのシュートで移動でき、上下のコイル径ロッドの位置を制御することでスプリングコイル径のサイズを制御できます。ピッチロッドは紙面に対して垂直な動きであり、その機能はコイル状の鋼線をスレッドリフト角度に形成することです。ピッチロッドの位置を制御することで、スプリングピッチの大きさを制御することができます。巻き取りが完了したら、カッターでワイヤーを切断します。芯スリーブは、カッターが鋼線を切断する際の支持体として使用されます。ワイヤフィードローラ、上下のリング径ロッド、ピッチロッド、カッターの組み合わせの動きにより、可変リング径や可変ピッチなど様々な形状の円形圧縮スプリングを巻くことができます。機械式スプリングコイリングマシンは、動力が1つしかないため、各アクションレバーはギア、カム、クラッチ、その他のメカニズムによって完全にリンクされており、構造が複雑で、調整に時間がかかります。品種を交換するたびに、カムの形状をトリミングする必要があることが多く、オペレーターの高い技術レベルが必要です。特に、ワイヤ送給長さの調整範囲はセクターギアのサイズに依存し、スプリングの伸びが制限されます。セクターギアが戻ると、クラッチを使用してワイヤーフィーダーローラーを切り離す必要があり、騒音が増加するだけでなく、ワイヤーフィーダーの精度も低下します。

 コンピュータ制御に適したものにするために、コイリングマシンの機械構造を完全に改革しました。まず、それぞれの移動機構は独立しており、それぞれがサーボモーターによって制御されます。たとえば、ワイヤー送給機構は単純なギアトランスミッションのみであり、ワイヤー送給の長さは無制限にすることができます。;上部と下部のリング径ロッドとピッチロッドは、ボールねじに接続されたモーターによって直接駆動されます。切断機構は単純なカム駆動のみであり、一般的な切断方法に加えて、ねじれ切断用の上下カッターを一致させることもできます。

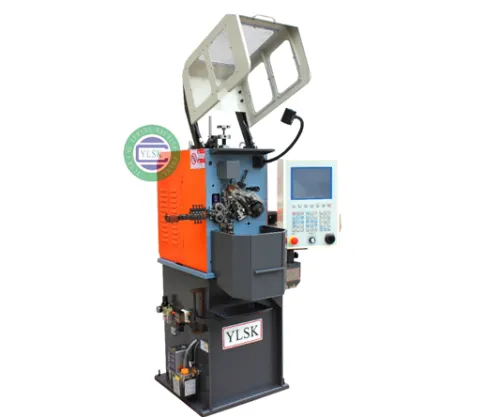

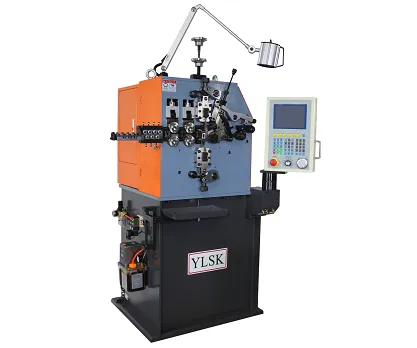

コンピュータ圧縮ばね機械製品シリーズ:主に円形、円弧、およびストレートスプリング製品、さまざまな精密加工圧縮ばね、タワーばね、円錐ばね、スケルトンシールばね、モールドばねなど、成形速度はより速く、高精度で、信頼性が高いです。

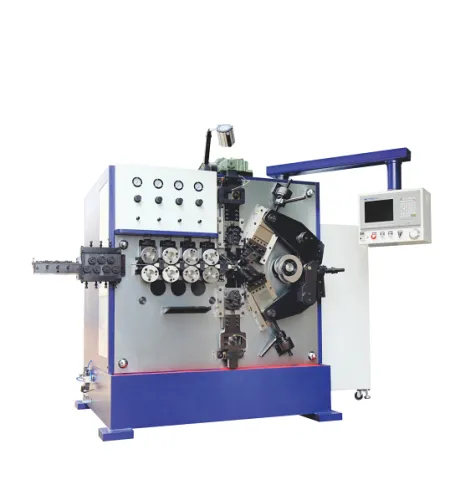

オールラウンドCNCスプリングマシン製品シリーズ:主に円、円弧、直線、ブランクホルダーのワイヤー成形製品、さまざまな精密加工圧縮スプリング、テンションスプリング、トーションスプリング、リーフスプリング、特殊形状スプリング、ワイヤーフォーミング製品など。

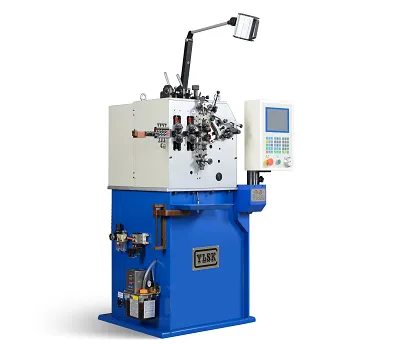

カムシャフトターニングラインのないCNCスプリングマシンの製品シリーズ:カムシャフトターニングラインのないCNCスプリングマシンは、ほとんどのオールラウンドCNCスプリングマシンの開発トレンドにあります。カムシャフトのない珍しいデザインとターニングアームのないアームを採用しているため、調整の難しさが軽減され、機械や設備の調整時間が短縮され、作業の期待される効果が向上しますが、価格とコストが高いため、顧客は落胆します。
